PCB rivet
« : 03 Haziran 2014, 02:22:18 »
Evde ürettiğim çift taraflı PCB'lerde delik içi kaplama yapabilmek için "PCB rivet" tabir edlien şeylerden aldığım bir site var;




http://www.watterott.com/

Hardcore elektronik dükkanı değil ama bu rivet'lardan satan en ucuz site bu. Tek dezavantajı DHL ve sabit fiyatla (36€ sanırım) göndermesi. Yine de malzemenin 2-3 gün sonra kapınızda olması güzel :) Ben iki defa alışveriş yaptım. Sorunsuz...

Bir diğer site ise özellikle arcade boardları tamir ederken kullandığım bazı antika parçaları satın aldığım site;

www.buyicnow.com

Burada sıfır (NOS) veya kullanılmış artık üretimde olmayan RAM, SRAM, PAL/GAL, işlemci (Z80, 68000 v.s. ), EPROM v.s. bulabilirsiniz. İki defa alışveriş yaptım. Sorunsuz... (Tabii hong kong'da sanırım adamlar, ikinci siparişimin gelmesi 1 ayı bulmuştu ancak eksiksiz ve çok iyi paketlenmiş olarak gönderiyorlar.)

Çevrimdışı Alco

  • Yönetici
  • Özgür Retrocu
  • *
  • İleti: 2197
  • "Kahraman olmak, dürüst olmaktan kolaydır" Luigi P
    • Sizin Amstrad
Ynt: PCB rivet
« Yanıtla #1 : 03 Haziran 2014, 08:48:41 »
Evde ürettiğim çift taraflı PCB'lerde delik içi kaplama yapabilmek için "PCB rivet" tabir edlien şeylerden aldığım bir site var;

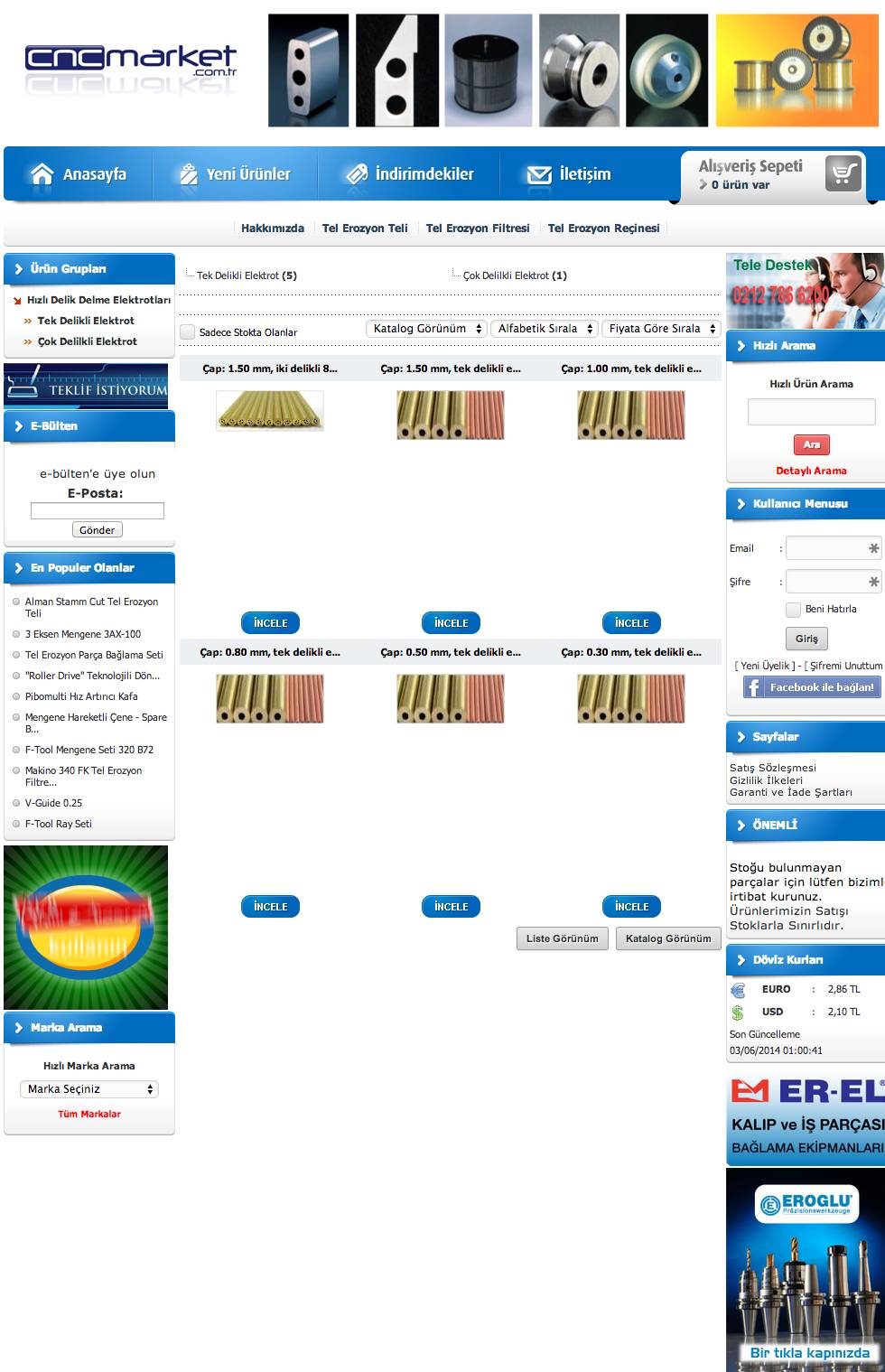

Bu rivetlerin ölçüleri konusunda, kolayda net bir bilgi var mı? Dış ve delik içi çapı, boyları gibi? Ben bunları delik erozyonu elektrotuna benzettiğim için soruyorum. Eğer ölçüler tutarsa, o elektrotlardan alınıp kullanılabilir. Boyları 30cm civarı ama basit bir şekilde doğranabilir. Yeter ki iç ve dış çapa dair ölçüler tutsun.

Bu metot; görece hızlı ve ucuz çözüm olabilir mi sence?

Çevrimdışı yavuzg

  • RAAT
  • Retro Meraklısı
  • *
  • İleti: 234
Ynt: PCB rivet
« Yanıtla #2 : 03 Haziran 2014, 10:21:49 »
Bu rivet'ların bir çok boyutu var. Ben 2 tip rivet kullanıyorum;

- normal kalınlıkta devre elemanı bacakları için iç çapı 0.8mm dış çapı 1mm olanlar
- kalın bacaklı (SCART soketi bacağı, switch bacağı v.s.) elemanlar için iç çapı 1mm dış çapı 1.4mm

bunlardan daha küçük olanlar da var ama onlarla çalışılmaz kanaatindeyim, en azından benim titrek ellerim beceremez :)

o elektrotlar bu amaca hizmet edebilecek şekilde doğranabilir mi bilemedim. yani özellikle 0.8mm olan rivet gerçekten çok minik. bir de tabi şapkaları var delikte durabilmeleri için, yani düz silindir değiller.

Çevrimdışı Alco

  • Yönetici
  • Özgür Retrocu
  • *
  • İleti: 2197
  • "Kahraman olmak, dürüst olmaktan kolaydır" Luigi P
    • Sizin Amstrad
Ynt: PCB rivet
« Yanıtla #3 : 03 Haziran 2014, 10:35:54 »
bir de tabi şapkaları var delikte durabilmeleri için, yani düz silindir değiller.
Şapkaları resimde farketmedim. Zaten öyle birşey varsa olmaz. Ben hep, deliğe sıkı/tatlı sıkı geçen ve haliyle kaymayan/düşmeyen düz silindir olarak düşünmüştüm.

Sanırım kelimenin tam anlamıyla perçin bunlar. Peki bunları çakmak için perçin tabancası gibi bir aparat var mı yoksa bastırınca kolayca giriyor mu deliğe?

Not: Vaktin olursa, osiloskop maceralarını da ayrı bir başlıkta duymak isteriz. Sorularım hazır, bekliyorum bu konuyu :)

Çevrimdışı yavuzg

  • RAAT
  • Retro Meraklısı
  • *
  • İleti: 234
Ynt: PCB rivet
« Yanıtla #4 : 03 Haziran 2014, 12:02:57 »
Evet, tam anlamıyla "minyatür" perçin bunlar. Tam olarak anlatabilmek için bir iki foto paylaşayım ;) (proje konteksinde değil ilgilenenler için sadece "nasıl yapılır" şeklinde)

Önce bu minik perçinler için delik açıyoruz PCB'de (Dış çapı kalınlığında uçlarla - resimlerdeki perçinin dış çapı 1.4mm iç çapı 1mm)



Sonra ince pensle perçini deliğe oturtuyoruz.



Elle veya plastik kafalı küçük bir çekiçle hafifçe vurarak PCB'deki deliğe yerleştiriyoruz.

Sonra PCB'yi ters çevirip perçinin PCB'nin öteki yüzeyinden çıkan ucunu dışa doğru bükmemizi sağlayacak bir aparat kullanıyoruz.



Bu aparat işin en ucuz yolu. Basitçe üzerinde kullanacağınız perçinin iç çapı kalınlığında bir uzantısı olan basit bir metal parçası. Aldığım yer;

http://www.rembrandtlights.com/

(Not: Bu arada burada soldermask film de satılıyor. Bunun hakkındaki tecrübelerimi ayrı bir başlık alında paylaşacağım - tecrübe ettiğim zaman ;) )

Perçinleri üreten firmanın (bungard) bu iş için daha profesyonel bir çözümü var, bir el presi, ancak çok ağır ve çok pahalı (ayrıca kullanmasının çok daha pratik olduğunu da zannetmiyorum)...

Neyse, bu aparatı da PCB'nin diğer yüzünden çıkan perçinin deliğine yerleştiriyoruz.



Sonra yine plastik çekiçle küt!

Bu sayede perçinin diğer tarafında da hafif bir şapka oluşuyor ve perçin PCB'ye sıkışıyor. Son olarak aparatı çıkartıp çekiçle bir daha küt!



Ve sonuç. Biraz zahmetli ama yine de alternatif (PCB'yi dışarıda yaptırmak) çözümden yine de daha pratik bence...



Bu yazı sanki "nasıl yapılır" kısmına daha çok uygun oldu gibi...

Çevrimdışı yavuzg

  • RAAT
  • Retro Meraklısı
  • *
  • İleti: 234
Ynt: PCB rivet
« Yanıtla #5 : 03 Haziran 2014, 12:19:51 »
Not: Vaktin olursa, osiloskop maceralarını da ayrı bir başlıkta duymak isteriz. Sorularım hazır, bekliyorum bu konuyu :)

Osiloskopa karar verdim ama bi türlü şehre inip alamadım. Rigol'ün Türkiye distribütörü Ankara'daymış. Dükkanları Kızılay'da.

Bu arada yeri gelmişken linkini de paylaşayım, online satış siteleri de var ilgilenenler için. Telefon edip detaylı bilgi de aldım, ciddi insanlar, yani "fake" değil...

www.partnerelectronic.com (Partner Elektronik On-line satış sitesi)


Fantaziye kaçmadan, bütçeme ve yapacağım işlere en uygun aletin DS1052E olduğuna karar verdim. Üstelik "hackleyip" 100Mhz haline getireceğim (100€ cepte kalacak!!!) - yapınca anlatırım ;)

Çevrimdışı plazma

  • Ön Kayıt
  • *****
  • İleti: 1
Ynt: PCB rivet
« Yanıtla #6 : 03 Kasım 2016, 23:48:19 »
Konuyu hortlatıcağım ama rivetlere bakınırken aliexpresste varmış, birde rivet pinleri için verilen sayfa bende açılmadı netten olabilir belki linkleri atayım sizdekilerle aynı kalitede mi bilmiyorum

Rivet
http://www.aliexpress.com/item/32617280429/32617280429.html

Çakmak için olan pinden bulamadım daha

Çevrimdışı fluke

  • Retromanik
  • *****
  • İleti: 8
  • disco disco
Ynt: PCB rivet
« Yanıtla #7 : 04 Kasım 2016, 17:34:22 »
OoO, güzel çözüm... tşklr :)
