Amiga 600 adaptörünü Meanwell RPT-60B ile yenileme.

[Attilan]

Merhaba,
gün geçtikçe miadını dolduran Amiga güç kaynaklarını yenilemek için güvenilir bir yol ararken meanwell'in RPT-60B medikal güç kaynağı modeline ulaştım. Bu model medical/hayati cihazlarda tercih edildiğinden amiga için ekstra güvenli olacağını düşünüyorum. Piyasada 22 usd civarında bulunuyor. Ben karaköy elektronikten aldım, aşağıda linkini veriyorum.

Meanwell RPT-60B 101.6x50.8x29mm ölçülerinde minyon bir güç kaynağı, amiga psu kutusuna kolayca sığıyor. Sadece montajını kolay yapabilmek için bir ara adaptör plakasına ihtiyaç var. Thingiverse'de çeşitli modeller için montaj plakaları mevcut ama bendeki nispeten küçük ebatlı "p/n: 391029-03" parça numaralı amiga 600 psu'su için uygun tasarım yoktu, mevcut amiga 500 için olanlardan bir tanesini remixleyip thingiverse'e yükledim, aşağıya onun da linkini veriyorum.

Tarife başlamadan önce sorumluluk reddi beyanını şuraya bırakayım: Elektrik işleri konusunda tecrübeniz yoksa profesyonel destek alın, aksi her durumda oluşacak maddi manevi kayıplardan kullanıcının kendisi sorumludur.

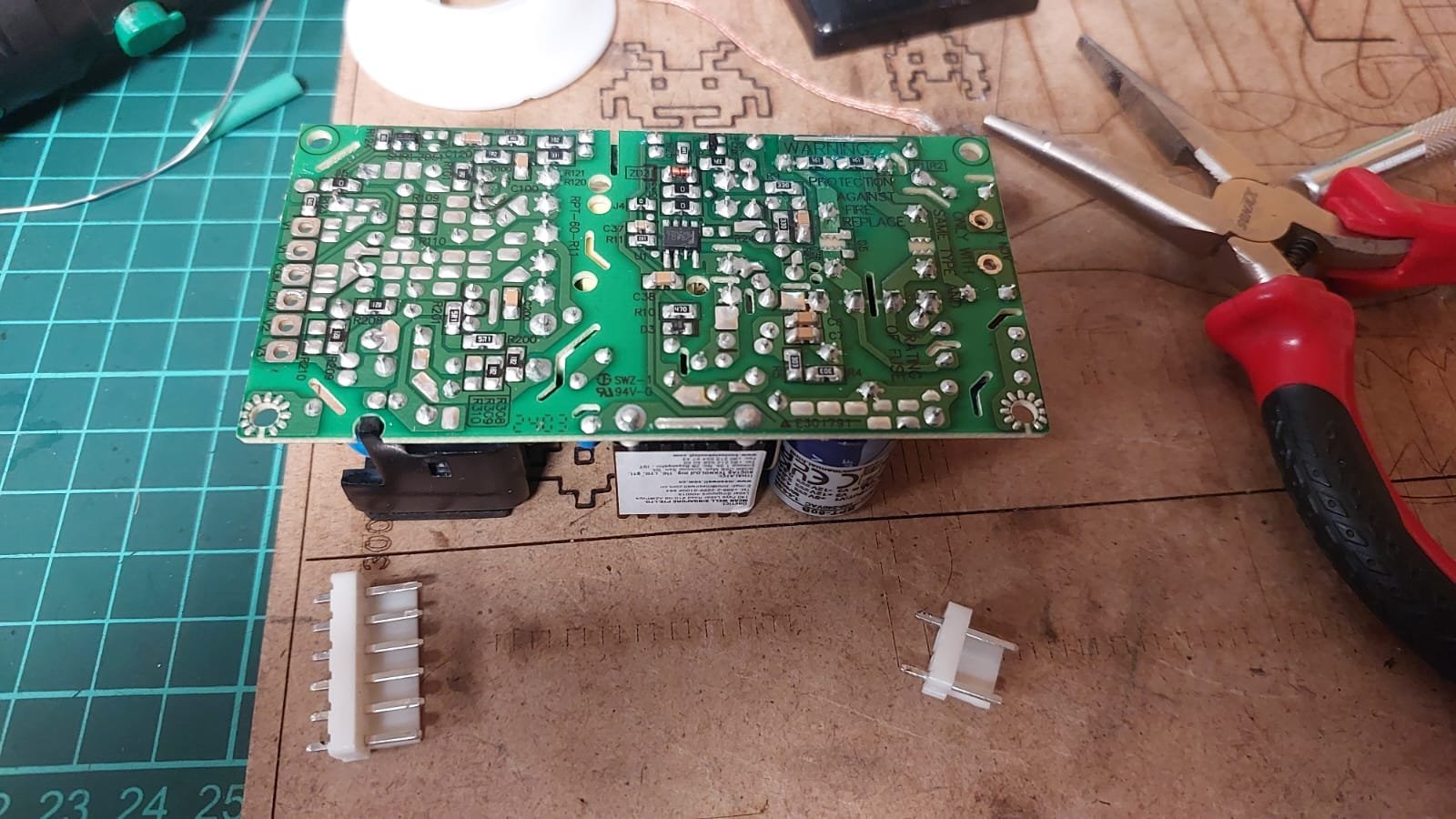

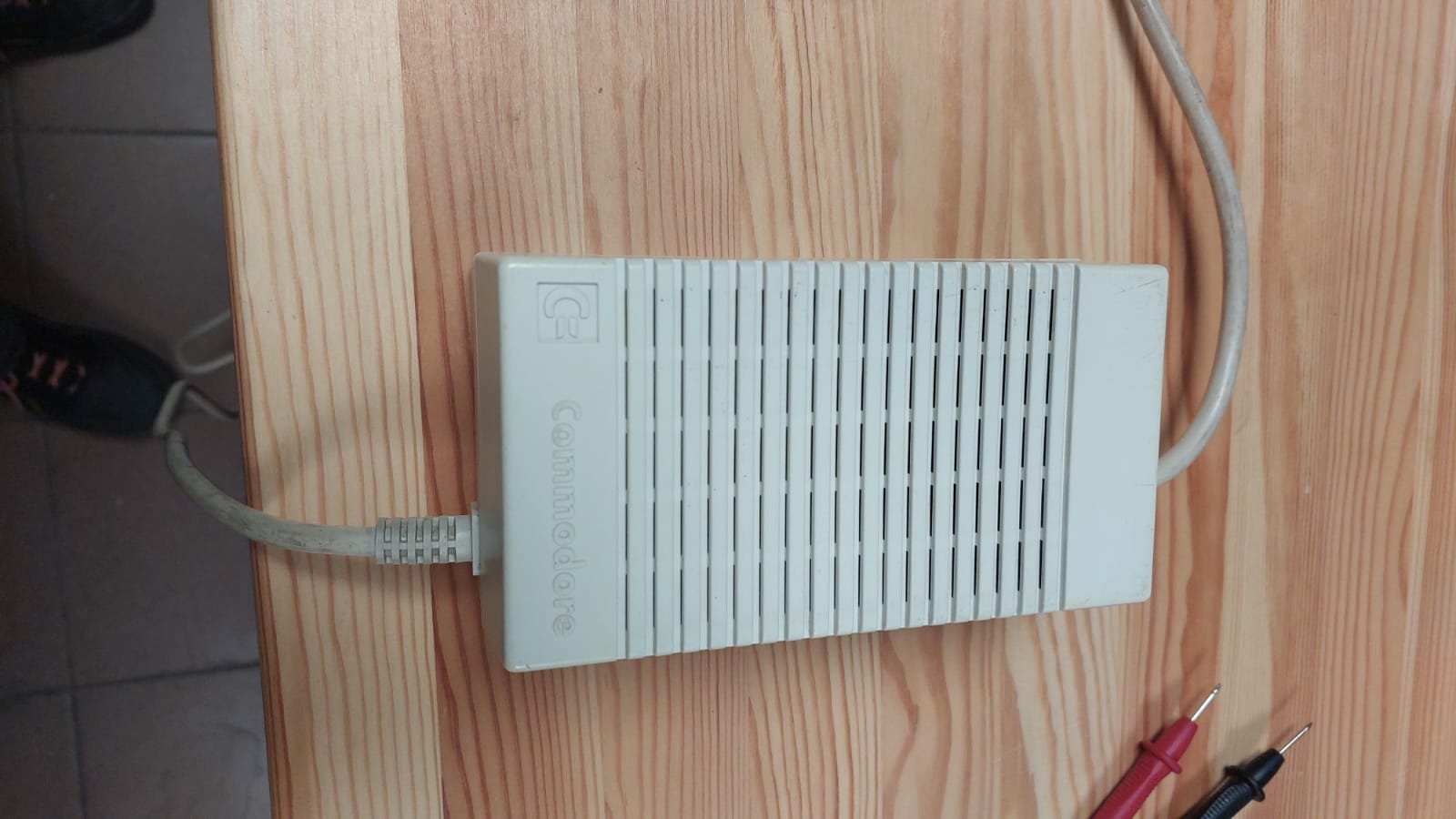

İşlem çok basit, amiga adaptörünün içini açıp kablolarını yeni adaptörde kullanmak üzere dikkatlice söküyoruz. Meanwell RPT-60B üzerinde pinlerle geliyor, bende bu pinlerin karşılığı olmadığı için sökmeyi tercih ettim.

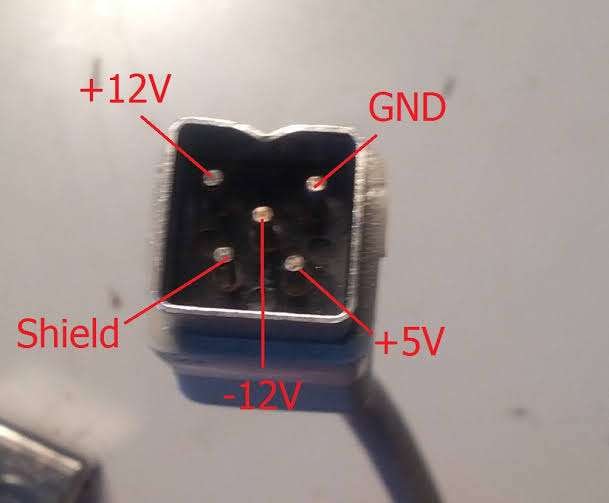

Alttaki fotoğrafa göre Amiga'ya giden 5 pinli ucun her pin'ini multimetre ile ölçerek hangi voltaj pini hangi renk kabloya bağlı tespit edip bir kağıda not alıyoruz.

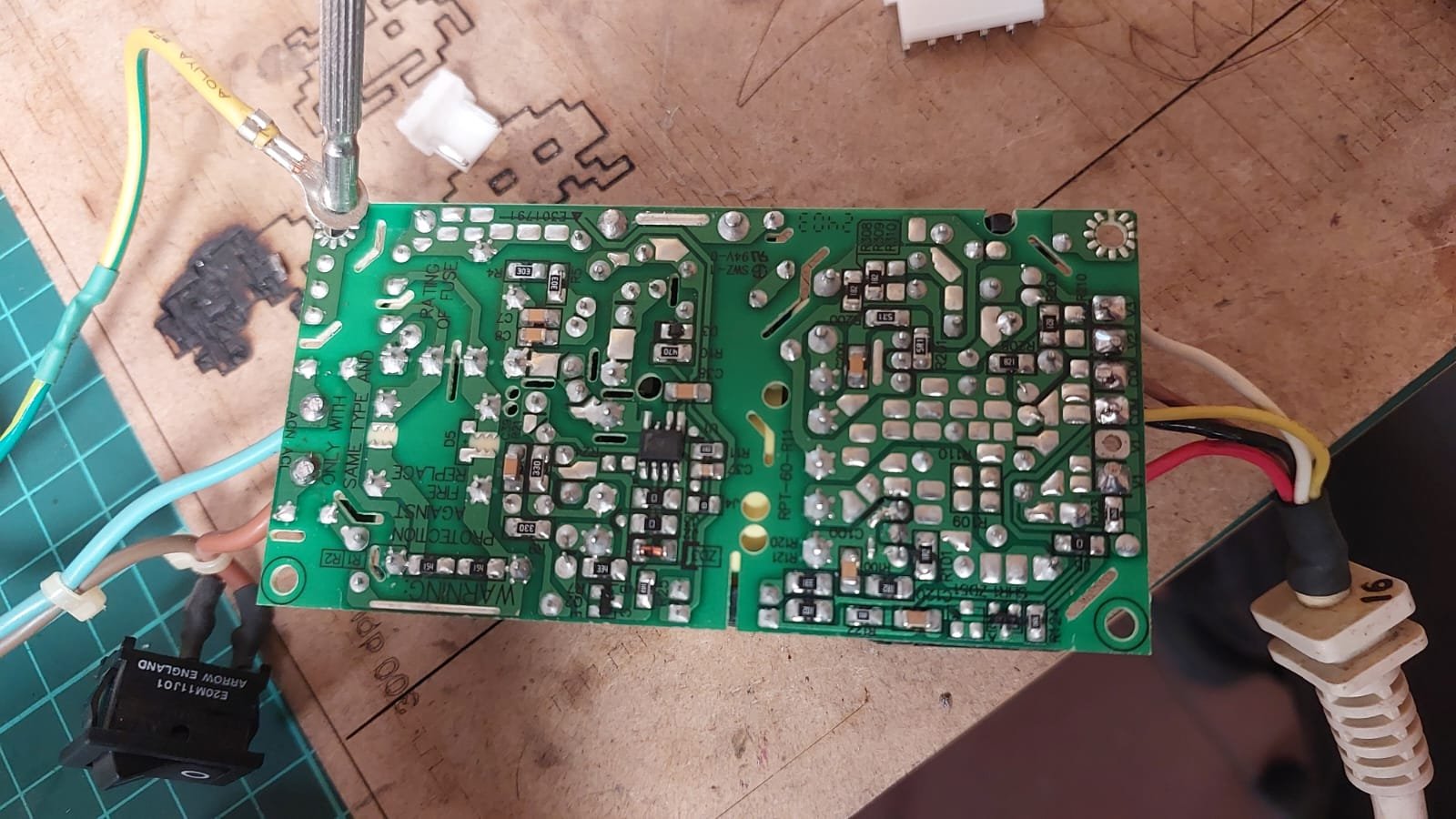

Ardından orijinal adaptörden söktüğümüz kabloları hangi voltajın nereye geleceğine dikkat ederek yeni adaptöre lehimliyoruz. Ben toprak kablosunu vida ile sabitledim siz isterseniz onu da lehimleyebilirsiniz. Burada bir hata yaparsak güzelim Amigamıza zarar verebiliriz o bakımdan çok dikkatli olun. RPT-60B üzerindeki bir kapasitöre bir sticker yapıştırılarak hangi voltaj nereye gidiyor not edilmiş, garip bir tercih.

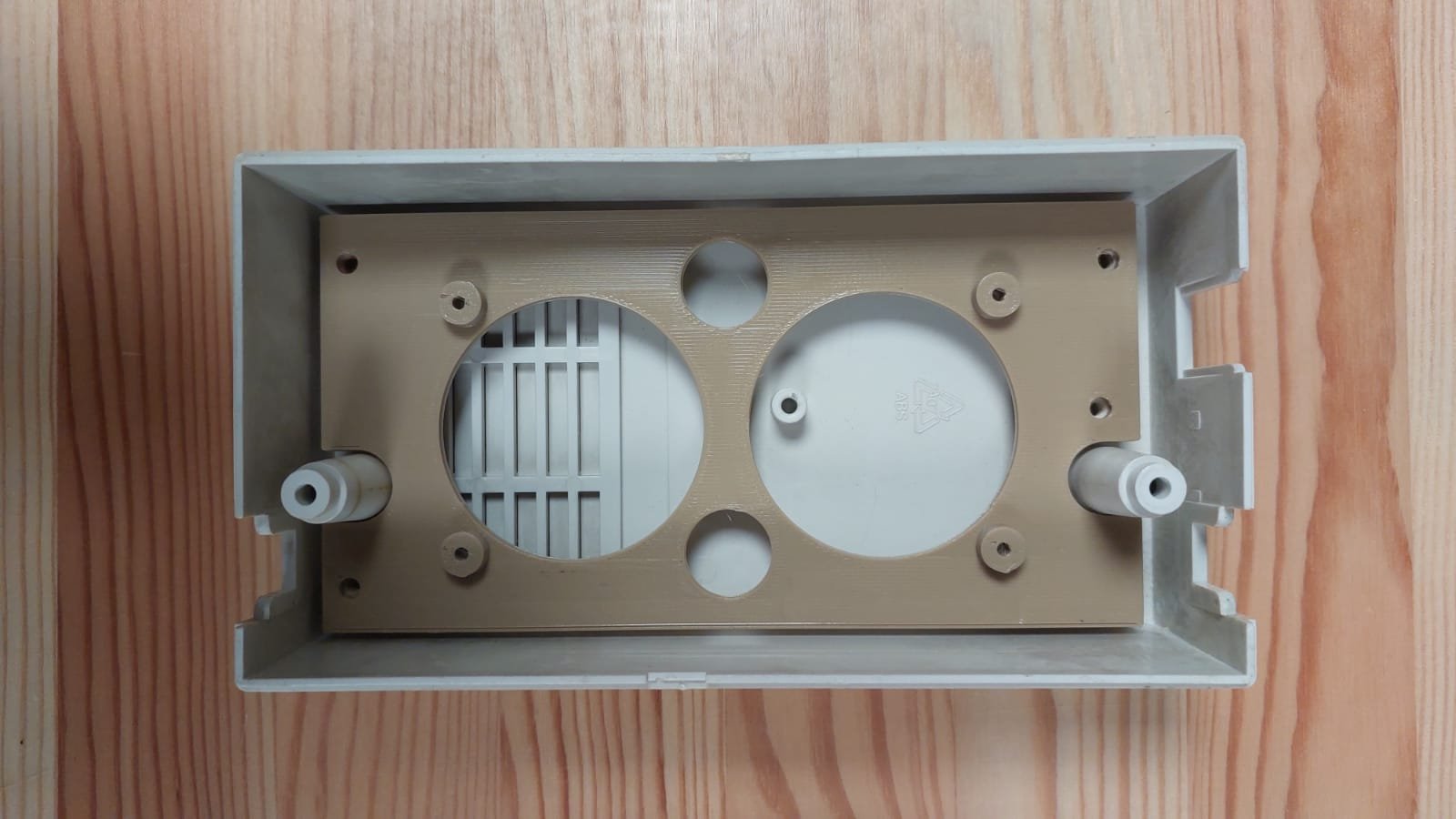

Aşağıdaki linkten montaj plakasını indirip 3d yazıcı ile basıyoruz (sizin adaptör amiga 500 vs. farklı modelse ona uygun olan plakalar da thingiverse'te mutlaka vardır). Önce RPT-60B'yi bastığımız plakaya montajlıyoruz, sonra plakayı adaptör kutusuna vidalıyoruz.

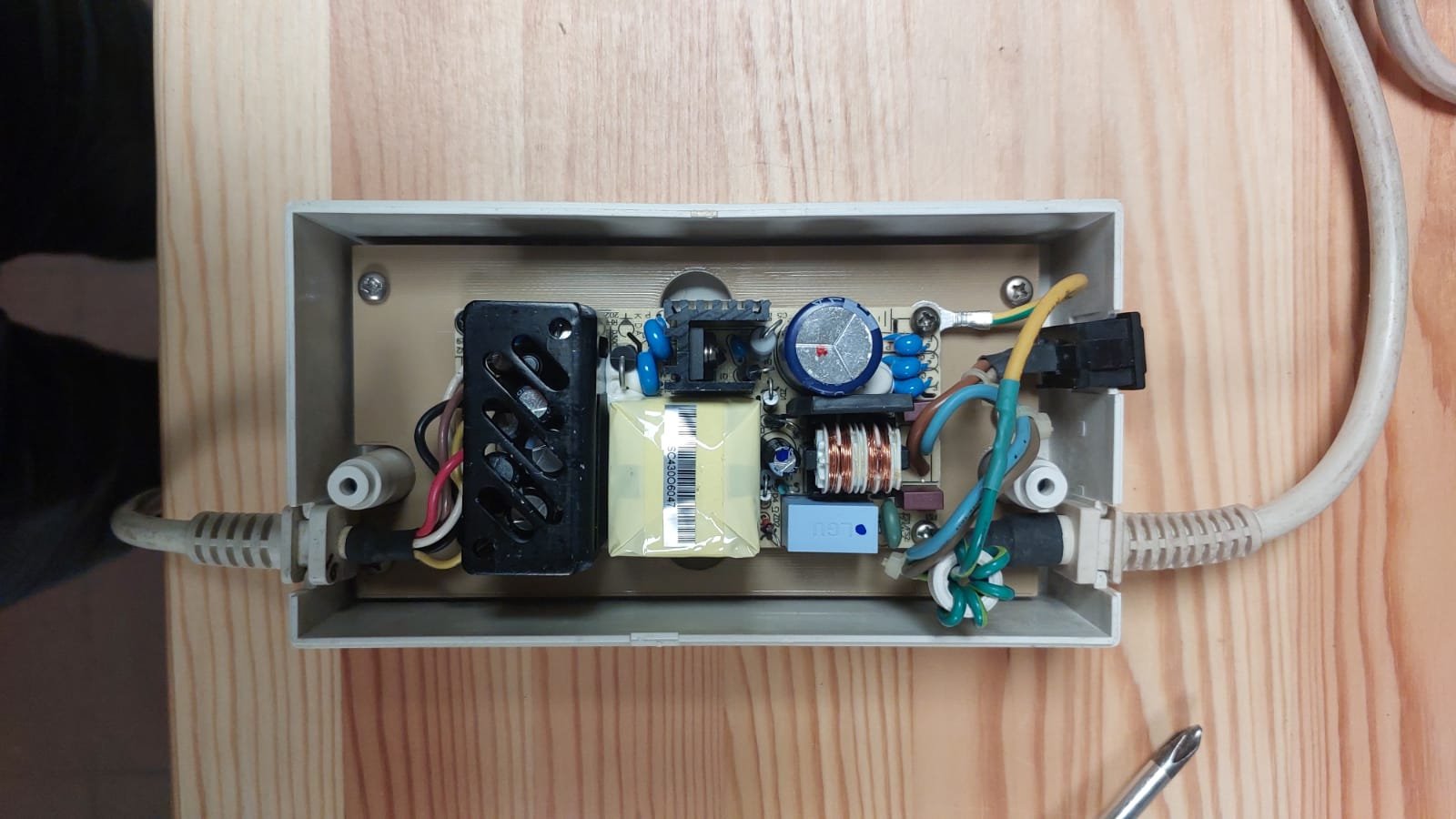

Kabloları yerine yerleştirip kutunun üst kapağını da vidalayınca adaptörümüz kullanıma hazır hale geliyor.

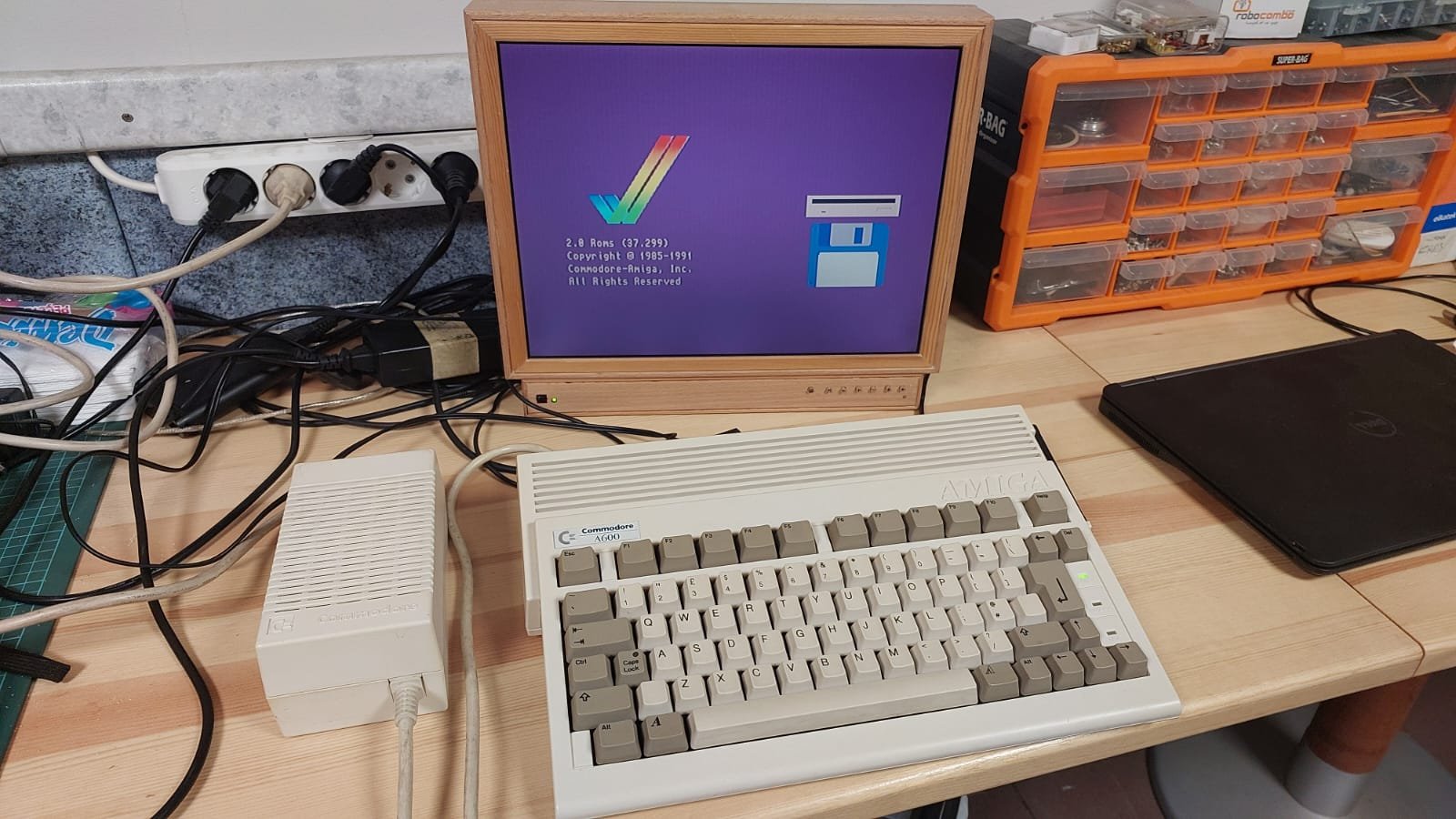

Ve tabii hemen kullanıyoruz

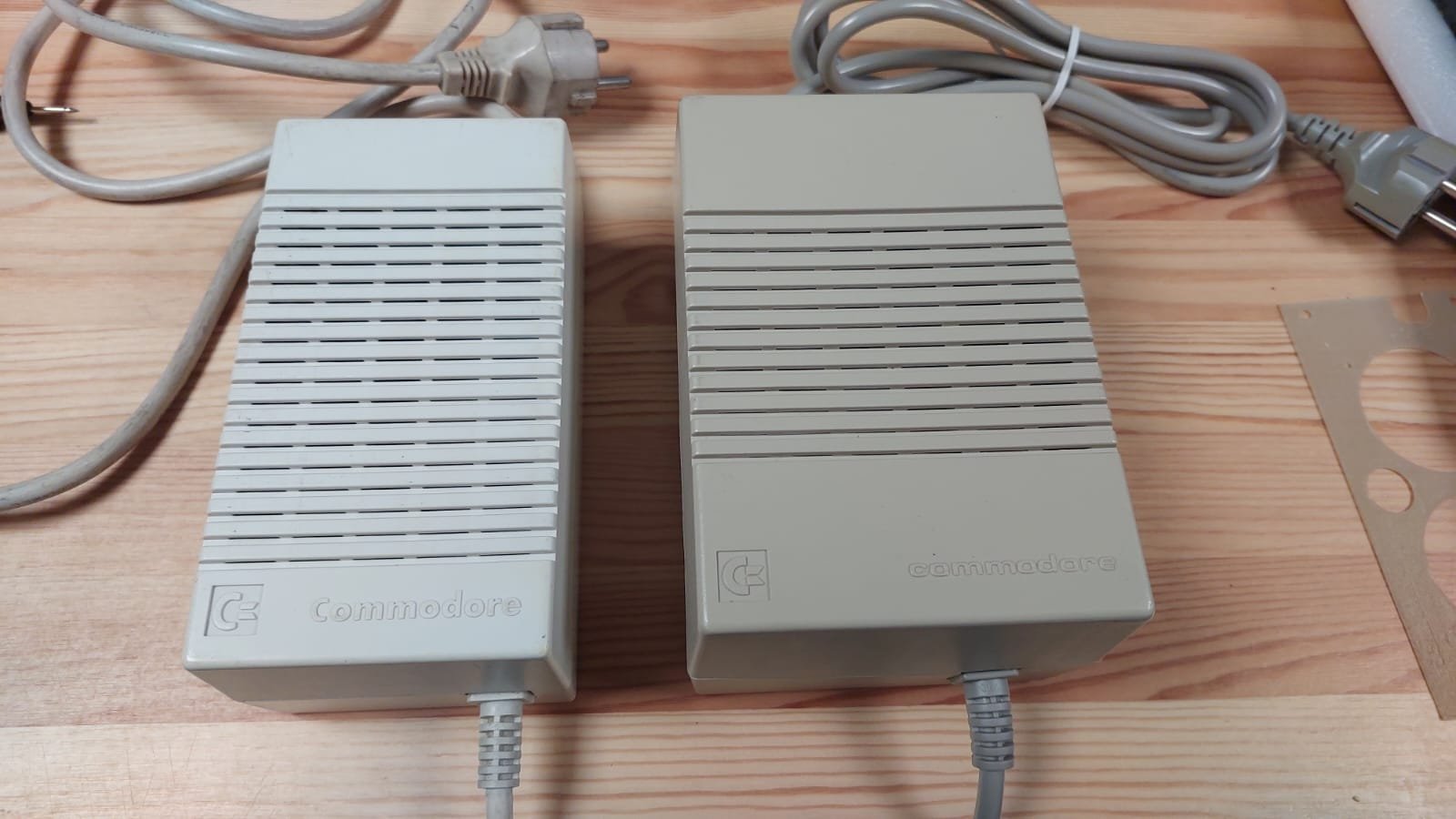

Son olarak soldaki burada anlattığım amiga 600 adaptörü, sağdaki daha büyük olan daha çok amiga 500'lerde kullanılan model.


Evet bu da bu kadar, bu şekilde yenilenmiş ve güvenilir bir amiga adaptörüne sahip olmuş olduk. Herkese selamlar sevgiler saygılar esenlikler kombosu dilerim, kalın sağlıcakla

Linkler:

meanwell güç kaynağı: https://karakoyelektronik.com/cok-cikisli/rpt-60b-84285

Montaj parçası: https://www.thingiverse.com/thing:6840252

[Ref]

benim de ağır tip a500 adaptörüm bozulmuştu birkaç yıl önce. Tıktıktık diye vurma sesi geliyor, sanırım içinde röle var. yani riske girmeye değmez, değiştireceğim.
bu sebeple çok faydalı oldu teşekkür ederim.

RPT-60B retrocular için çok popüler gerçekten, ağırlığı ne durumda?

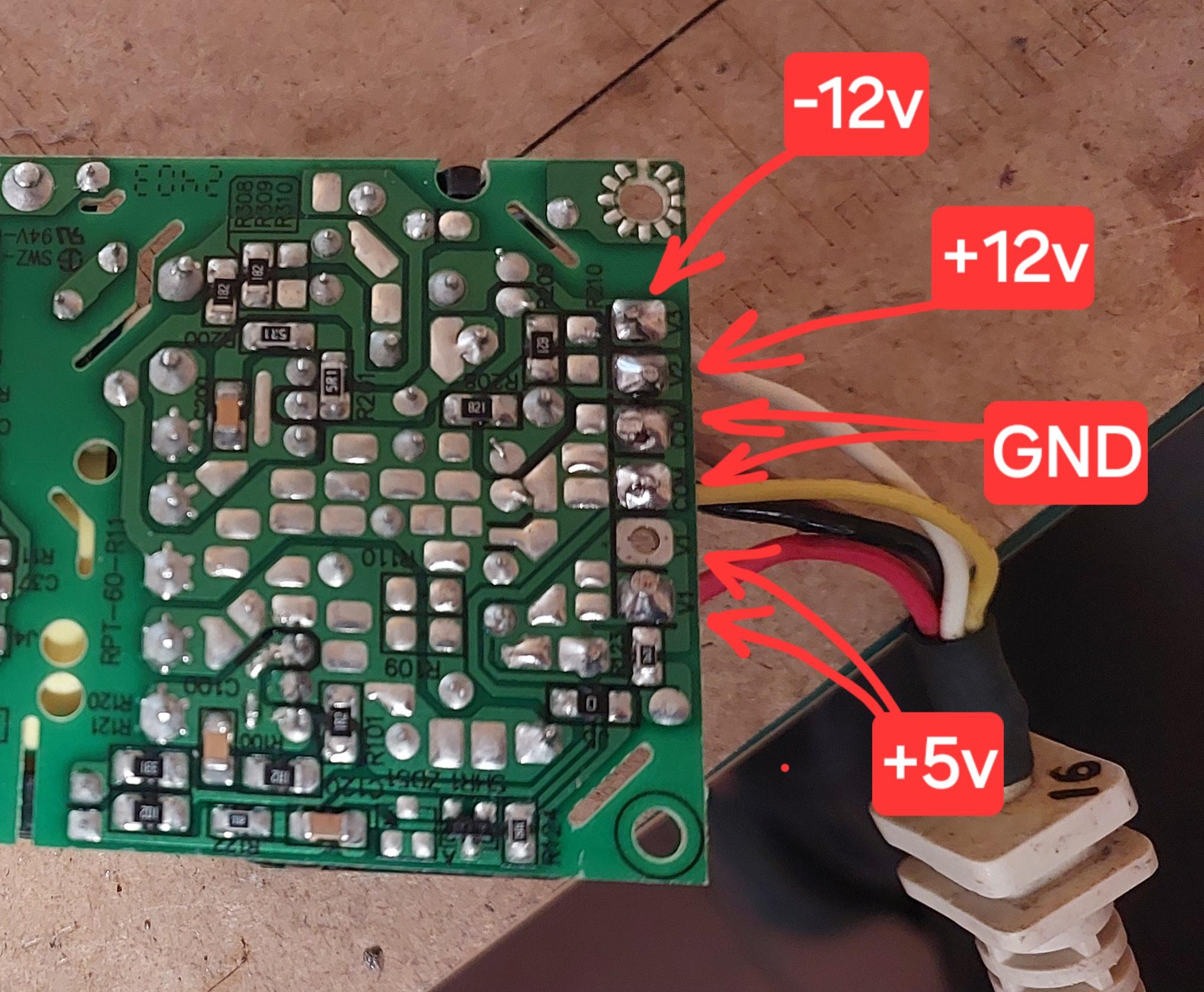

bir de üçüncü fotoda lehim noktaları ve giren renkler görünüyor elbette ama eğer aklındaysa resmin üzerine +12 -12 +5 nötr falan gibi pinleri gösterebilir misin sokette gösterdiğin gibi? ileride hepimiz bakarkan manual aramaktan kurtarmış oluruz

[Attilan]

RPT-60B'nin 6 adet çıkış pini var. Ağırlığı da 150-200gr falandır hafif geldi bana.
Üzerindeki etiketler ve voltaj değerleri şu şekilde:

V1.....: +5 volt (iki adet)
COM.: GND (iki adet)
V2.....: +12 volt
V3.....: -12 volt

Bu değerler adaptördeki büyükçe bir kapasitöre yapıştırılmış etiketin üstünde de yazıyor.

Benim amiga kablosunda;
kırmızı +5v,
kahverengi +12v,
beyaz -12v,
sarı ve siyah ise gnd ve shield idi.

Başka kablolarda bu renkler farklı olabilir, bağlamadan önce multimetre ile kontrol etmekte fayda var.


[Attilan]

benim de ağır tip a500 adaptörüm bozulmuştu birkaç yıl önce. Tıktıktık diye vurma sesi geliyor, sanırım içinde röle var. yani riske girmeye değmez, değiştireceğim.

@Ref şimdi aklıma gelen bir dipnot ileteyim, sözünü ettiğin "tıktık" sesini daha önce duymuştum, adaptör sağlamdı amiga boot etmiyordu, elektronikçi bir arkadaş büyüteç ile ic'lerden birinin bacaklarını kısa devre yapan mikro bir metal çapağı buldu, onu alınca tıktık sesi gitti ve makina boot etti.
Bir ihtimal böyle bir şey de olabilir.
