Atari SIO2PC Kablosu Hazırlama Yöntem ve Bilgileri Paylaşımı

[vaktak]

tabi ya evet

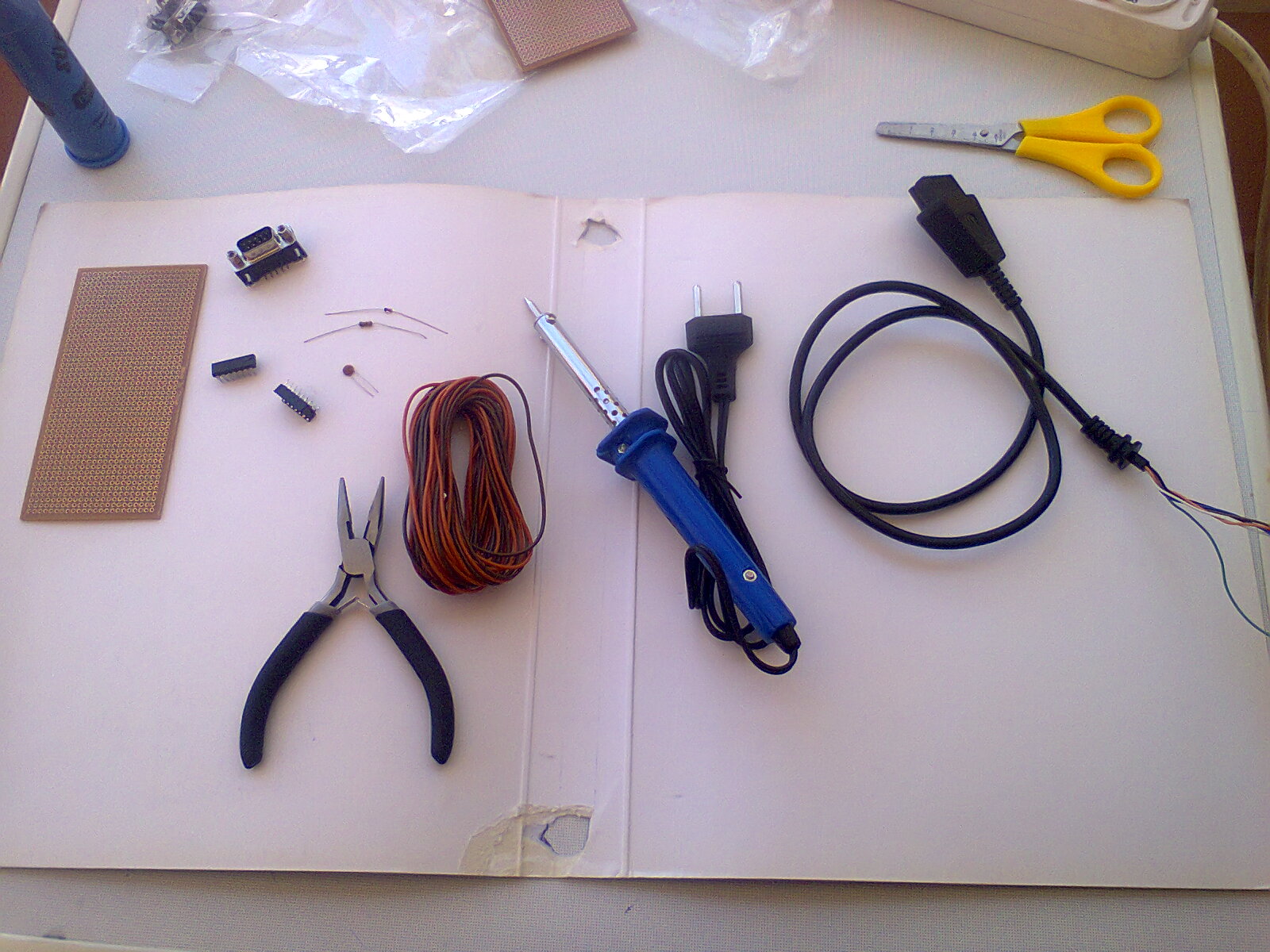

bu arada parçalar hazır malzeme listesi halinde başlayıp adım adım fotoğrafını çekerek ilerleyeceğim böylece nasıl yapıldığını adım adım görebiliriz.

[vaktak]

bu arada atari ile ilgili bir sorum olacak ben atari 65xe kullanıyorum atarinin bu modelinde tano&dragon, commodore64 yada bahsedilen oric gibi 64k nın tamamının ram olması durumu varmı acaba?
inglizce kaynaklarda kısa bir araştırma yaptım ama bu pek değinilmeyen bir konu ilgili önemli bir bilgi bulamadım.

[vaktak]

Atari bilgisayarların tarihi hakkında güzel bir sayfa hazırlamaktayım.Şuan itibariyle metin kısmını tamamladım uygun görselleri, video ve web sitesi linklerini de ekleyip bu akşam saat 21:30'da sayfayı retrojen halkına yayınlayacağım.

Saygılarla Vaktak

[Ref]

Atari bilgisayarların tarihi hakkında güzel bir sayfa hazırlamaktayım.Şuan itibariyle metin kısmını tamamladım uygun görselleri, video ve web sitesi linklerini de ekleyip bu akşam saat 21:30'da sayfayı retrojen halkına yayınlayacağım.

Saygılarla Vaktak

21:40 oldu! siteden haber var mı?

[vaktak]

Şuan yayınlamak üzeretim elimle yazdığım için gecikme oldu çok özür dilerim ama klavyede elle yazınca biraz yavaş oluyor.
Bu arda özür dilerim ama web sitesi tarzı bir sayfa anlamadınız değil mi? Yani ben forum içinde yeni bir sayfayı kastetmiştim.
Eğer bir yanlış anlaşılmaya sebep olduysam çok çok özür dilerim.

Saygılar Vaktak

[vaktak]

Sayın seyirciler şuan buram buram devre ve sıcak lehim kokuları içerisinde sio2pc adaptörünü hazırlamaktayım, yaparken çektiğim resimleri en geç 1saat 30dakikalık bir zaman süresi içerisinde yayınlayacağım.

Sağlıcakla kalın  Vaktak

[vaktak]

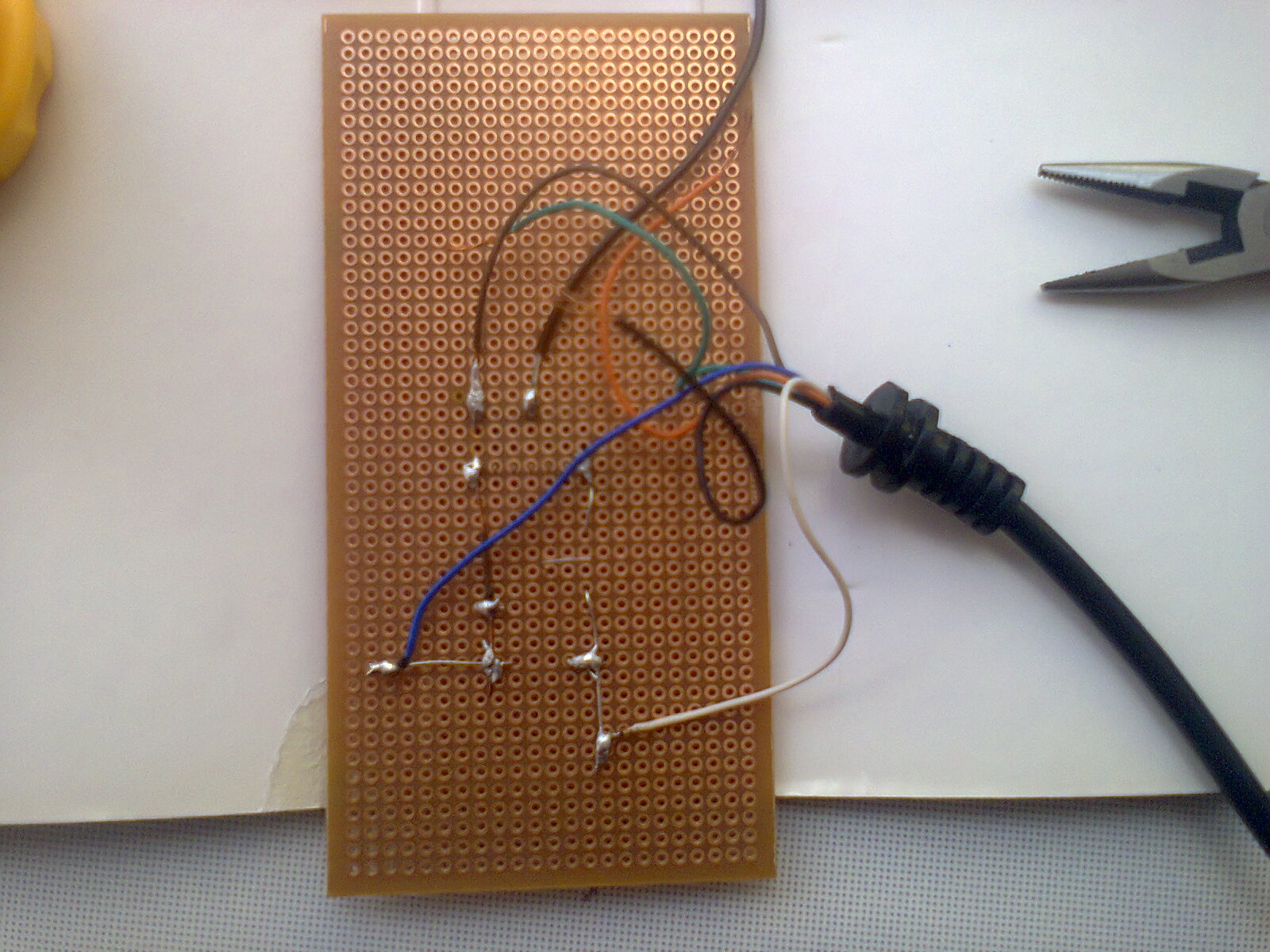

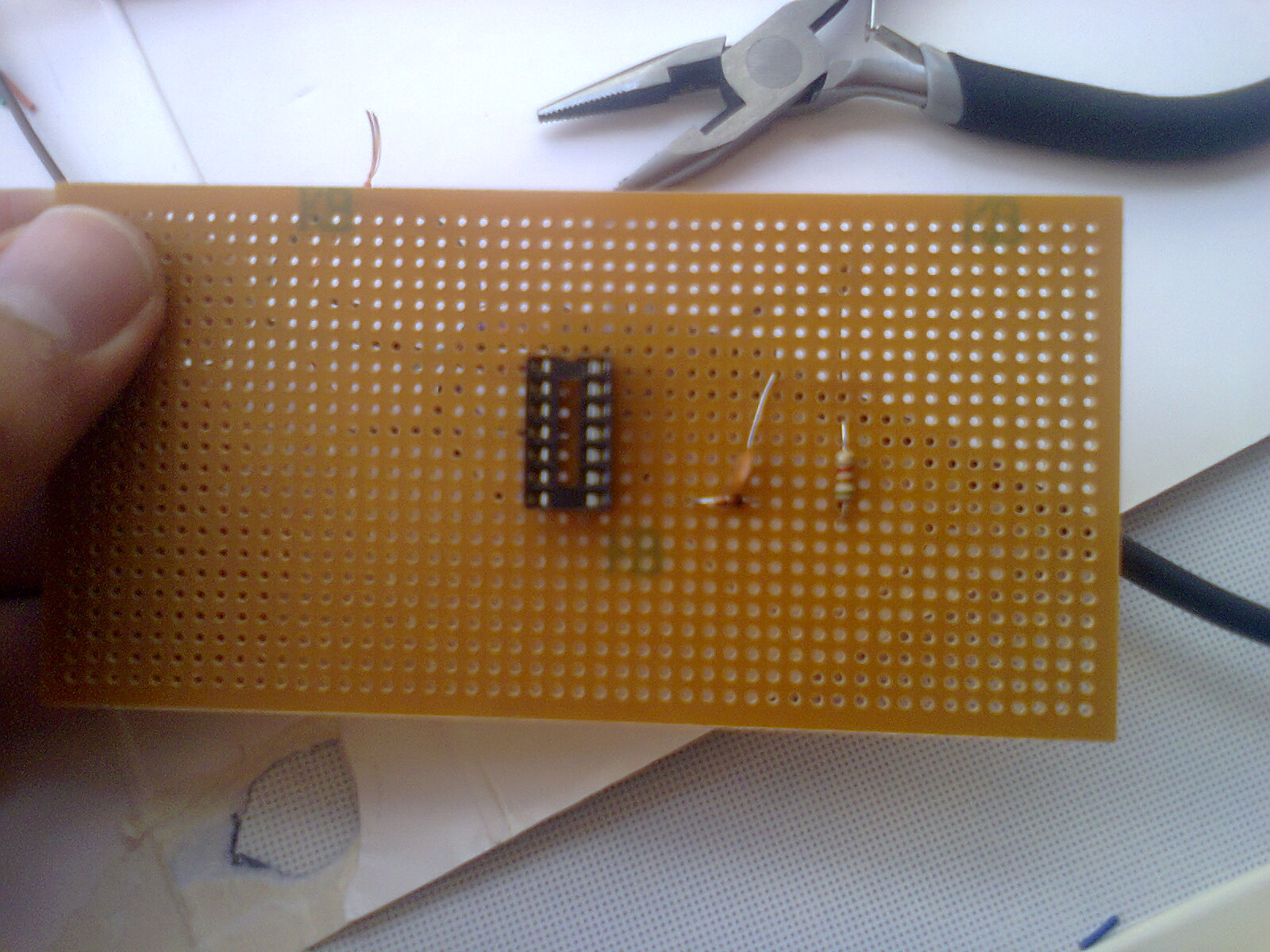

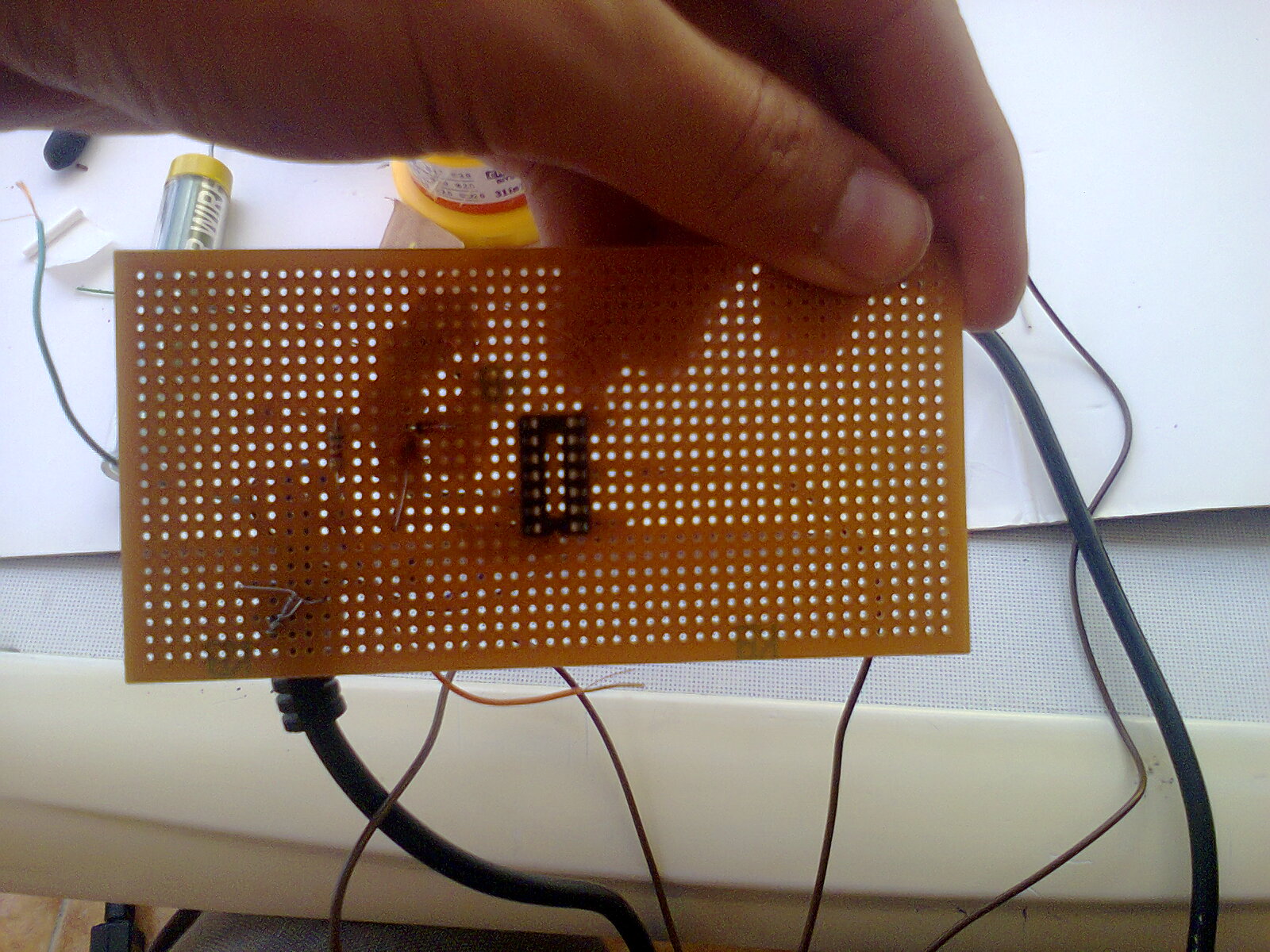

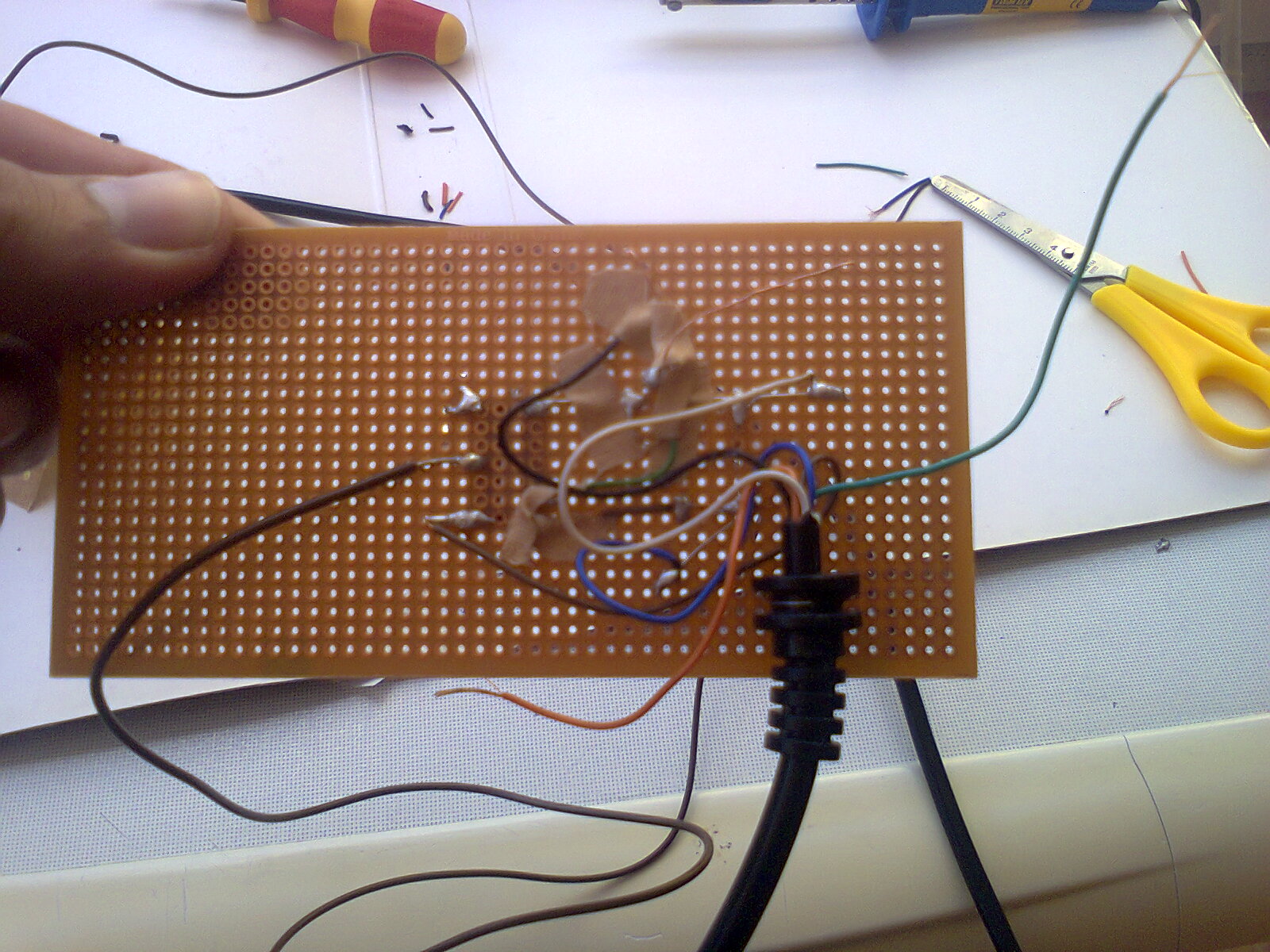

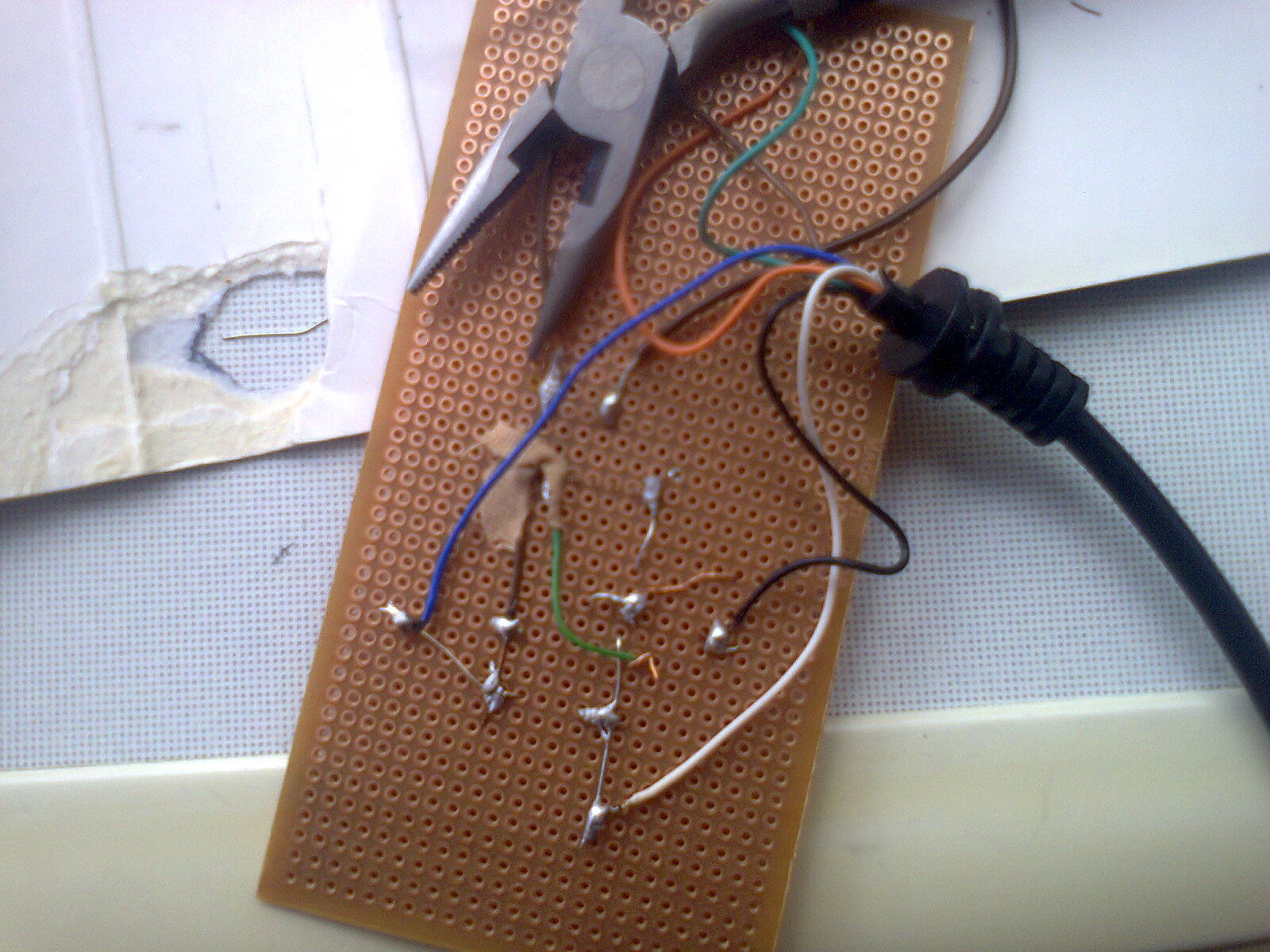

Devrenin Atari kısmına bağlanacak yerlerinin lehimi bitti.Ama rs232 portunu lehimleyemedim, daha doğrusu lehimleyim derken bazı yerlerini erittim.Bu nedenle bilgisayara bağlanacak kısmların lehimne başlamadım, geldiğim noktayı aşağıda yüklediği resimlerden takip edip gördüğünüz bir hata olur ise lütfen uyarın, bu cidden bana çok yardımcı olacaktır.

Saygılar Vaktak


Not:Toplamda 7 fotoğraf çektim şimdilik 4'ü bu mesajın altında diğeri hemen bunun altındaki mesajda :)

[vaktak]

Diğer 3 resimde bu iletinin ekindedir.

Saygılar Vaktak

[Alco]

Gereksiz derecede büyük bir plakete yapıyorsun. Sonra bunu kutulamak sorun olur. Ama sanırım elin çok alışkın olmadığı için böyle geniş ve ferah çalışmak istedin.

Comport kablosunu da piyasadan null modem kablosu veya mono vga uzatma alıp diğer ucunu keserek yapabilirsin. Böylece comport a ince lehim işi ortadan kalkar. Bu dediğim metotla tıpkı teyp kablosu gibi bir ucu sokete lehimlenmiş kablon olur. Ben scart kablolarında hızlı olması açısından bu yolu izliyorum mesela.

Plastik kısma temas ettiyse; hayvanın ucunu törpü-zımpara cinsi birşeyle temizlemeden işe devam etme. Lehim tutması zorlaşır. Zor lehim tuttukça da böyle hassas yerlerde plastiği eritir. Kısır döngü yani.

Daha önce söylemiştim ama tekrar ediyorum. Teyp kablosunun renklerine hiç güvenme. Basit bir multimetre ile uçları kontol et. Şemadaki renkler tamamen alakasız olabilir.

[vaktak]

sağolun
Yanlız bir sorum olacak şimdi bu devre normalde com port erkek uç için tasarlanmış ya, ama rs232 iki ucuda dişi olan kabloların şemalarında internette bir uçda 2 numara olan kablo öbründe 3'e öbüründe üç olan diğerinde 2'ye lehimlenmiş gibi çapraz yerler var ya da ben yanlış baktım, o problemi nasıl çözeriz? Eğer direk dişi rs232 kablo alıp kesip ucuna eklersem bu devrenin nasıl o problemi çözebiliriz?

[Alco]

Sen bir kabloyu kestiğin zaman çapraz diye bir sorun kalmaz ortada. Kestikten sonra multimetre ile uçları ölçerek bul. Karışıklık olmaması için gerekirse üstlerine küçük etiketlerle numaralarını yaz.

[vaktak]

READY

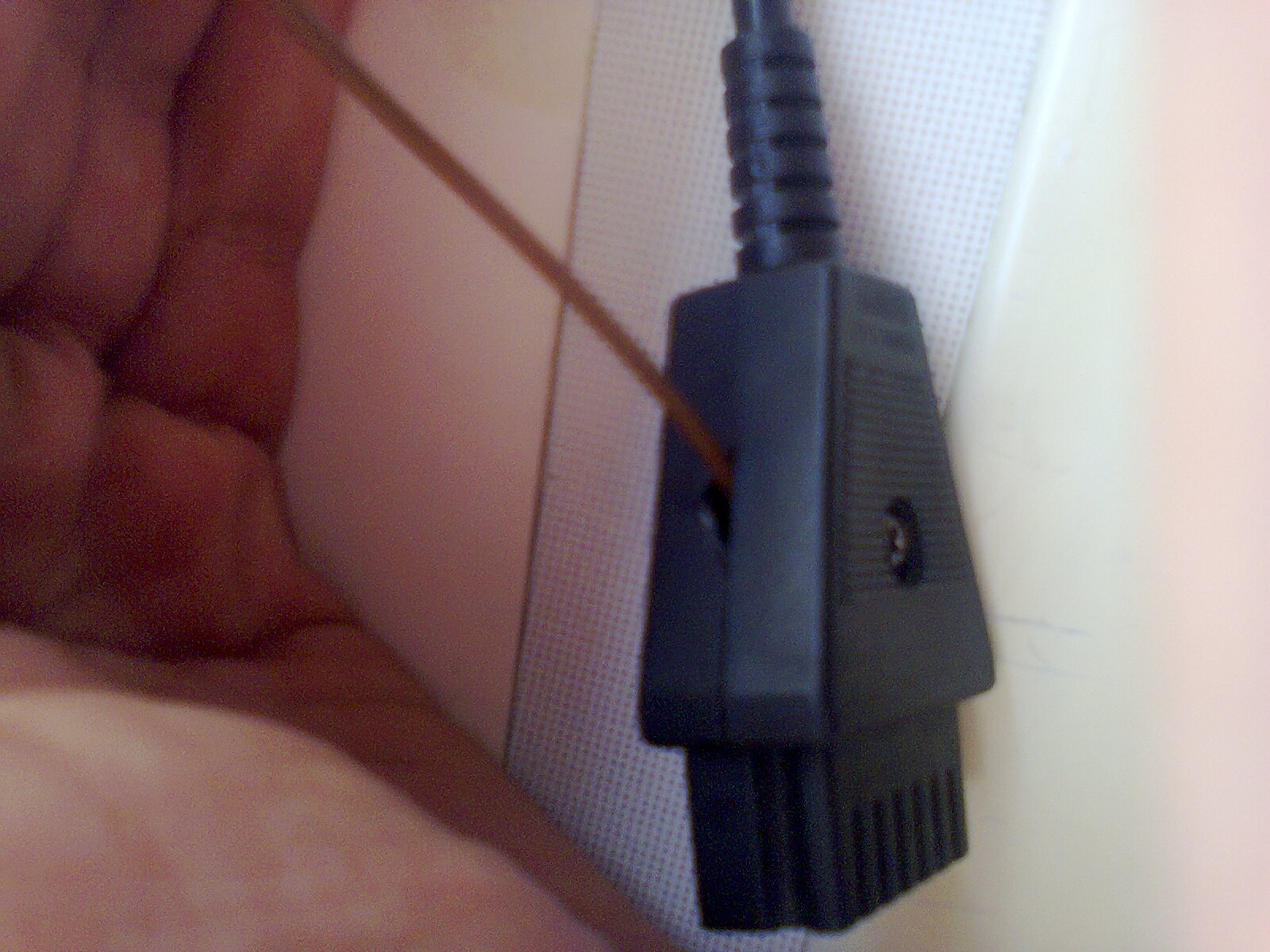

10 Ek olarak gereken kabloyuda çok garip bir yerden çıkardım görmüşsünüzdür :)
20 Kesince o dert kalmıyorsa elimde öyle bir kablo var ben o zaman onuda halledeyim.
30 En kısa zmanda kablonun çalışırken çekilmiş bir videosunuda sitede yayınlarım.
RUN

[vaktak]

Sayın Alcofribas elim ayağına dolaştı, çok özür dilerim, ayıp oldu size karşı.SIO2PC kablosunu hazırladım, bilgisayara bağladım, Configration wizard'ı çalıştırdım,com port1'de RI yoluyla bağlanmış aygıt bulundu dedi.Finish dedim, ama program penceresi açılınca [Device Manager] RS232 Driver Failed to Initialize! (USB ONLY Mode Enabled) hatası alıyorum.Birden elim ayağıma dolaştı vallaha.

[Alco]

Sanırım sen işletim sistemi olarak Vista, 7 veya benzeri 64bit birşey kullanıyorsun. Xp üzerinde deneme şansın varsa bu şekilde bir dene.

Ayrıca XP yi denemeden önce mevcut işletim sisteminle Ape yerine AspeQt programını kullanarak bir deneme yap bakalım.

[vaktak]

Evet işletim sistemi olarak Windows 7 kullanıyorum linkini verdiğiniz programı hemen şimdi deneyip sonucu bildireceğim.
